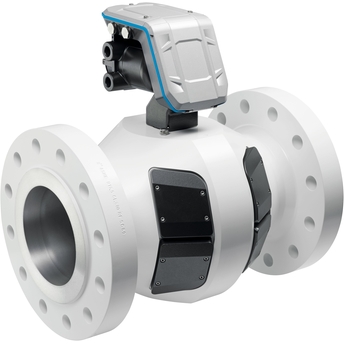

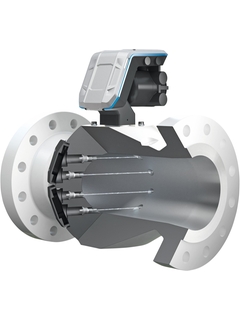

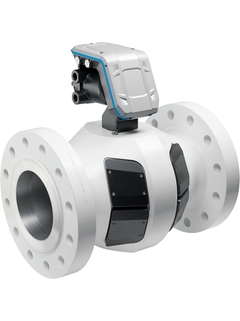

FLOWSIC600-XT está disponible en variantes con 4, 4+1, 4+4 y 8 vías de medición. Además de los requisitos de la Clase 1.0 de la OIML R 137, FLOWSIC600-XT cumple los requisitos de la Clase 0.5 y AGA9 en su integridad. FLOWSIC600-XT incorpora i-diagnostics™, una función de diagnóstico inteligente de aplicaciones y PowerIn Technology™ para la medición en continuo durante hasta tres semanas si se produce un fallo de la tensión de alimentación. Para lograr la mayor precisión posible en la medición y una estabilidad a largo plazo.
Medición de certificación obligatoria de gas natural
Medición de certificación obligatoria del gas natural con hasta un 30 % de H2
Transporte y almacenamiento de gas
Aplicaciones en tierra firme y en alta mar
Propiedades del equipo:
Corrección automática de las influencias de presión y temperatura
Disponible en todas las condiciones de operación
PowerIn Technology™ para un funcionamiento fiable de respaldo de energía
Diagnóstico de aplicación inteligente con i-diagnostics™
Capacidad de medición de hasta el 30 % de hidrógeno en el gas natural
Ventajas
Menor incertidumbre de medición en cada aplicación
Alta seguridad de medición y disponibilidad
El equipo de medición de gas por ultrasonidos adecuado para cada aplicación, sin soluciones intermedias
Integración sencilla del equipo, también en instalaciones compactas
Puesta en marcha y comprobación sencillas y rápidas
Cuantificación económica del contenido de H2 en el gas natural
Schluchseewerk AG quería registrar y optimizar la eficiencia de sus turbinas en la planta de almacenamiento por bombeo de Wehr. Endress+Hauser le ofreció la solución ideal con su caudalímetro "clamp-on" por ultrasonidos.
GPsol, junto con Endress+Hauser, desarrolló un sistema que mide individualmente cada componente de los pozos de extracción y proporciona toda la información posible sobre el flujo actual.
Grisard Bitumen AG apuesta por el caudalímetro Coriolis Proline Promass Q 500, que cuenta con una tecnología única de 4 tubos para aplicaciones exigentes.
Volumetric flow a. c., volume a. c., gas velocity, Speed of sound, optional volume correction via integrated, electronic volume corrector (EVC)
Measuring Medium
Natural gas (with up to 30% hydrogen), air, natural gases containing increased levels of CO2, N2, H2S, O2, H2
Repeatability
≤ 0.05 % of the measured value (typical)
Accuracy
4-path and 8-path version ≤ ± 0.5 % | (≤ ± 1%) Dry-calibrated
4-path and 8-path version ≤ ± 0.2 % | (≤ ± 0.5%) After flow calibration and alignment using constant factor. Without the calibration uncertainty of the test bench.
4-path and 8-path version ≤ ± 0.1 % | (≤ ± 0.2%) After flow calibration and alignment using polynomial or piecewise correction. Without the calibration uncertainty of the test bench.
Medium temperature range
–46 °C ... +180 °C / -51 °F ... +356 °F On request:–194 °C ... +280 °C / –381 °F ... +536 °F
Operating pressure range
0 bar (g) ... 450 bar (g) 0 psi (g) ... 6527 psi (g)
Nominal pipe size
3 ″ ... 56 ″ (DN 80 ... DN 1400), other nominal pipe sizes on request
Metrological approvals and certificates
OIML R 137-1&2:2012 (class 0.5) OIML D 11:2013 ISO 17089-1 AGA-Report Nr. 9 MID: 2014/32/EU PED: 2014/68/EU ASME: B16.5, B16.47 A/B ATEX: 2014/34/EU EMC: 2014/30/EU GOST 8.611-2013 GOST 8.733-2011 CPA: JJG1030-2007 PCEC: GB 3836.1-2010, GB 3836.2-2010, GB 3836.4-2010, GB/T 3836.22-2017
Hazardous area approvals
IECEx Ex db ia op is [ia Ga] IIA/IIC T4 Gb Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb Ex ia op is IIA/IIC T4 Ga
ATEX II 2 (1) G Ex db ia op is [ia Ga] IIA/IIC T4 Gb II 2 (1) G Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb II 1G Ex ia op is IIA/IIC T4 Ga NEC/CEC (US/CA) Explosion-proof / non-incendive: CI I, Div. 1 Group D, T4 / Ex d ia [ia Ga] IIA T4 Gb / Cl I, Zone 1 AEx d ia op is [ia Ga] IIA T4 Gb CI I, Div. 1 Groups B, C, D, T4 / Ex d ia [ia Ga] IIC T4 Gb / Cl I, Zone 1 AEx d ia op is [ia Ga] IICT4 Gb Intrinsically safe: CI I, Div. 1 Group D T4 / Ex ia IIA T4 Ga / Cl I, Zone 0, AEx ia op is IIA T4 Ga CI I, Div. 1 Groups A, B, C, D, T4 / Ex ia IIC T4 Ga / Cl I, Zone 0, AEx ia op is IIC T4 Ga
Digital Outputs
4 outputs: 2 x status, 2 x pulse: ≤ 30 V, 50 mA Passive, electrically isolated, open collector or conforming to NAMUR (DIN EN 60947-5-6), fmax = 10 kHz(scalable)
