Volume a. c., volumetric flow a. c., gas velocity, volume s. c. (*), volume flow under s.c. (*) (*) additional function included with integrated volume correction

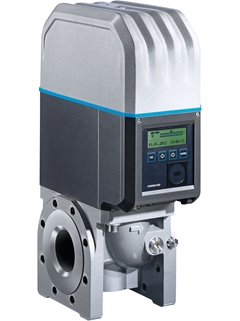

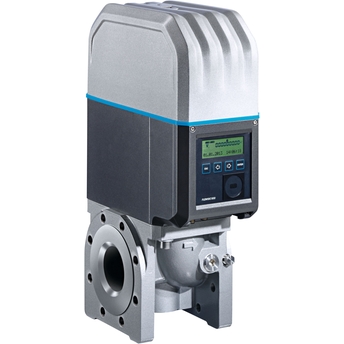

Tecnología de última generación para garantizar la máxima exactitud de las mediciones: el nuevo caudalímetro de gas por ultrasonidos compacto FLOWSIC550 garantiza una facturación extremadamente precisa de grandes flujos volumétricos en redes de alta presión. Un complemento perfecto para el FLOWSIC500. Es resistente a las sobrecargas, efectúa las mediciones con fiabilidad y se supervisa mediante un sistema de diagnóstico inteligente. FLOWSIC550 puede integrarse con facilidad en las estaciones de medición existentes. En el uso en estaciones de medición y transferencia, FLOWSIC550 garantiza un suministro de gas continuo y sin bloqueos.
Detección de caudales volumétricos reducidos en redes de alta presión
Custody transfer: sistemas de distribución, almacenamiento y transporte de gas
Estaciones de transferencia y puntos de conexión a la red
Propiedades del equipo:
Diagnóstico y monitorización automática del funcionamiento
Robusto y fiable gracias a que renuncia a los componentes móviles
Permite instalaciones de contador compactas
Conversión de flujo integrada
Alimentación eléctrica con batería o con seguridad intrínseca
Bluetooth Low Energy (BLE)
Ventajas
La máxima fiabilidad de medición y seguridad en el suministro continuo de gas
Montaje sencillo, compatible con contadores de gas de turbina
Reducción de los costes de instalación gracias a la conversión de flujo integrada
Fácil puesta en marcha y lectura de datos a través de FLOWgateTM (PC y App)
Costes de explotación mínimos, ya que prácticamente no requiere mantenimiento
Schluchseewerk AG quería registrar y optimizar la eficiencia de sus turbinas en la planta de almacenamiento por bombeo de Wehr. Endress+Hauser le ofreció la solución ideal con su caudalímetro "clamp-on" por ultrasonidos.
GPsol, junto con Endress+Hauser, desarrolló un sistema que mide individualmente cada componente de los pozos de extracción y proporciona toda la información posible sobre el flujo actual.
Grisard Bitumen AG apuesta por el caudalímetro Coriolis Proline Promass Q 500, que cuenta con una tecnología única de 4 tubos para aplicaciones exigentes.
Volume a. c., volumetric flow a. c., gas velocity, volume s. c. (*), volume flow under s.c. (*) (*) additional function included with integrated volume correction
Measuring Medium
Natural gas (dry, odorized)
Repeatability
≤ 0.1 %
Accuracy
Qmin up to 0.1 Qmax ≤ ± 1 %
0.1 Qmax up to Qmax ≤ ± 0.5 % Accuracy class 1; maximum allowed error limits
Qmin up to 0.1 Qmax ≤ ± 2 %
0.1 Qmax up to Qmax ≤ ± 1 % After high pressure flow calibration: ±0.2 % at test pressure; otherwise ±0.5 %
Medium temperature range
-25 °C ... +60 °C Optional: –40 °C ... +70 °C
(–13 °F ... +140 °F Optional: –40 °F ... +158 °F)
Operating pressure range
PN16 (EN 1092-1): 0 bar (g) ... 16 bar (g) / 0 psi(g) ... 232 psi(g)
Class 150 (ASME B16.5): 0 bar (g) ... 20 bar (g) / 0 psi(g) ... 290 psi(g)
Nominal pipe size
DN 50 (2") … DN 150 (6")
Metrological approvals and certificates
MID: 2014/32/EU OIML R 137-1&2:2012 EN 12405: 2010 (for integrated flow conversion)
Hazardous area approvals
IECEx Ex ia [ia] IIC T4 Gb, Ex op is IIC T4 Gb
ATEX II 2G Ex ia [ia] IIC T4 Gb, II 2G Ex op is IIC T4 Gb
NEC/CEC (US/CA) CSA: I.S. for Class 1 Division 1 Groups C and D T4; Ex/AEx ia IIB T4 Ga
